Средства организации трубчатых кабельных каналов

Современное здание насыщено большим количеством электронного оборудования, которое для общего увеличения эффективности объединяется в комплексные системы. К таковым относятся телефонная сеть, локальная вычислительная сеть, система контроля доступа и видеонаблюдения, система управления инженерным обеспечением и многие другие. Физический уровень подобных сетей обычно организуют на кабельных каналах, что требует прокладки многочисленных кабелей.

Действующие строительные нормы и правила(СНиП) предъявляют к строительным организациям лишь самые общие требования в части подготовки строительной архитектуры здания к организации в нем различных сетей. Поэтому подрядчик или системный интегратор, реализующий эти системы, должен создавать архитектурную часть проекта самостоятельно.

Наиболее просто эта задача решается за счет формирования дополнительной сети кабельных каналов в уже построенном здании и прокладки в них кабеля.

Разновидности кабельных каналов

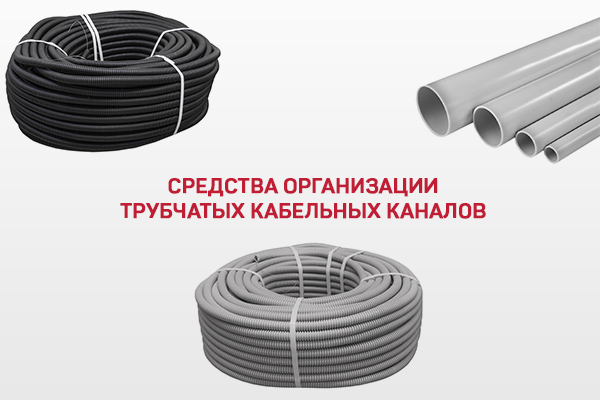

Основным техническим средством формирования таких каналов являются круглые в сечении трубы (они могут быть различного диаметра), что обусловлено их гибкостью и простотой прокладки. Среди таких каналов можно выделить:

  • гофрированные металлические трубы (металлорукав);
  • трубы гофрированные пластиковые (ПВХ и ПНД);
  • жесткие гладкие пластиковые трубы.

 Gorfo-truba_PND_s_zondom_legkaya_chernaya_700-700.png  Gorfo-truba_PVH_s_zondom_legkaya_seraya-2_700-700.png


  Горфо-труба ПНД с зондом легкая (черная)



Гофро-труба ПВХ с зондом легкая (серая)


За счет гофрирования труба приобретает гибкость. С учетом этой особенности трубы имеют сравнительно небольшой диаметр и используются на конечном участке трубной разводки.

Металлорукав превосходит свой пластиковый аналог в части механической прочности и одновременно может дополнительно обеспечивать защиту кабеля от помех (в первую очередь низкочастотных) в сложной электромагнитной обстановке.Сильной стороной гофрированных пластиковых труб является их меньшая масса.

 Metallorukav_R3-TS-H-2_700-700.png  metallorukav_300-300.png
Жесткие ПВХ-трубы для электромонтажных работ с учетом области применения на магистральных участках сети кабельных каналов имеют увеличенный диаметр и рассчитаны на прокладку в них нескольких кабелей.

Средства обеспечения простоты монтажа и прокладки

Крепеж трубчатых каналов может осуществляться к стенам и потолку здания (в последнем случае для обеспечения требуемых эстетических показателей здания установка обычно осуществляется в пространстве за фальшпотолком). Основным средством крепления служат скобы (одно- и двухлапковые). Соединение отдельных сегментов жестких труб осуществляется с помощью муфт.

krepezh-klipsa-700-700.png Mufta_soedinitelnaya_dlya_trub_PVH_700-700.png 8AnzvnPUqJkn7A.jpg

Крепеж-клипса для гофрированных труб

Муфта прямая для соединения жестких труб

Скобы металлические для металлорукава


Для облегчения прокладки кабеля в гибкой трубке, в ней предусмотрен зонд для протяжки (трубы гофрированные с зондом).


Поставка

В ассортименте СУПР представлены гофротрубы (обычно поставляются бухтами длиной 25 – 100 м), жесткие гадкие пластиковые трубы(отпускаются 3-метровыми стандартными длинами). Проектная гибкость достигается предложением труб с различной толщиной стенки и механической прочностью (жесткие и легкие трубы).
Для труб предлагается широкий выбор крепежных и соединительных аксессуаров.

Более подробная информация представлена на сайте www.supr.ru.
