Разъемы и переходники для коаксиального кабеля

Телевидение, наряду с телефонией и Интернетом уверенно входит в тройку тех телекоммуникационных сервисов, которые наиболее востребованных у массового потребителя. Телевизионный сигнал может быть подан на антенный вход приемника непосредственно через индивидуальную антенну и по кабельным линиям от групповой антенны или усилителя сети кабельного телевидения.

В городских условиях второй способ получил заметно большее распространение, что обусловлено рядом его известных преимуществ. К таковым относятся в первую очередь заметно более высокое качество изображения и удобство формирования распределения отдельных вещательных каналов по сетке частот с учетом местных условий. При формировании телевизионной кабельной разводки возникает потребность в организации разъемного соединения, что успешно решается с помощью элементов разъемных соединителей для полевой установки.

Компания СУПР предлагает набор элементов для реализации разъемного соединения, ориентированных на установку коаксиальных кабелей RG6.

А именно:

• штекеры различной разновидности;
• проходные розетки;
• кабельные переходники.

За счет тщательной отработки конструкции, указанные элементы отличаются минимальным вносимым затуханием, удобством установки и использования, долговечностью.

Штекеры имеют две разновидности:

• для накрутки;
• обжимной тип.

Достоинством варианта для накручивания является простота. В данном случае функции центрального проводника коаксиальной цепи передачи сигнала выполняет центральный проводник оконечиваемого коаксиального кабеля RG. Разъем F RG 6 имеет корпус, во внутренней части которого расположена резьба. Она обеспечивает простоту накручивания на предварительно подготовленный коаксиальный кабель. Для удобства накрутки на корпусе предусмотрена насечка. Крепление к розетке выполняется шестигранной накидной гайкой.

Разъем штекер F RG-6 Net.on (01-0211) – для накрутки

При необходимости получения более качественного соединения с высокой долговечностью, рекомендуется применение коаксиального разъема под обжим. В этом компоненте на центральный проводник надевается наконечник, который уже вставляется в корпус. Улучшение эксплуатационных параметров изделия достигается применением прочного наконечника, который предназначен для центрального проводника. Для крепления на кабель используется обжимная гильза (BNC разъемы под обжим).

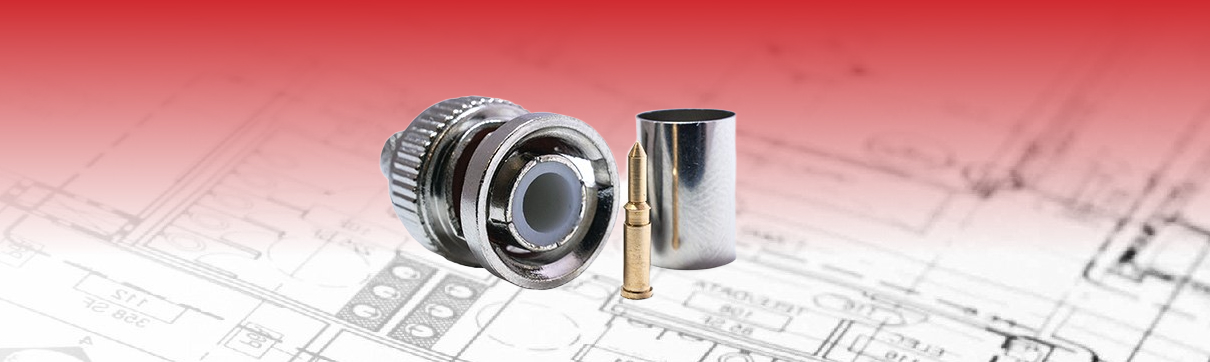

Разъем штекер BNC RG-6 Net.on (10-0210)– под обжим


Разъем штекер F RG-6 Net.on (01-0212) – под обжим

Проходные розетки (например, гнездо F - гнездо F «Бочка») образуют стационарную часть разъемного соединителя. Переходники F гнездо выполнены в виде цилиндрического корпуса, который монтируется в лицевую панель розетки и имеет на противоположных концах резьбу, на которую накручиваются накидные части кабельных вилок. Длина корпуса и его резьбовых частей подобрана таким образом, чтобы установка вилок происходила без взаимных помех и обеспечивала необходимую механическую стабильность.

Переходник гнездо F - гнездо F «Бочка» Net.on (10-0214)	Переходник гнездо F - тройник Net.on (10-0215)


Кабельный переходник представляет собой проходной корпусный адаптер, который одевается на кабельную часть разъема и позволяет менять тип интерфейса. Гнездовая и внешняя часть переходника могут иметь стандартизованный интерфейс BNC, F-типа и TV-типа (переходники TV иногда обозначаются как PAL

Переходник штекер BNC - гнездо F Net.on (10-0213)	Переходник гнездо F - штекер TV Net.on (10-0216)

Переходник для кабеля необходимо использовать при несовпадении типов розеточной части разъема и вилки шнура.

В этом разделе сайта можно узнать, где купить разъемы F, переходник штекер BNC, переходник для кабельного ТВ и другие виды коаксиальных разъемов. За подробной информацией обращайтесь к специалистам отдела продаж (тел.8 800 500 7680; почта: info@supr.ru)
