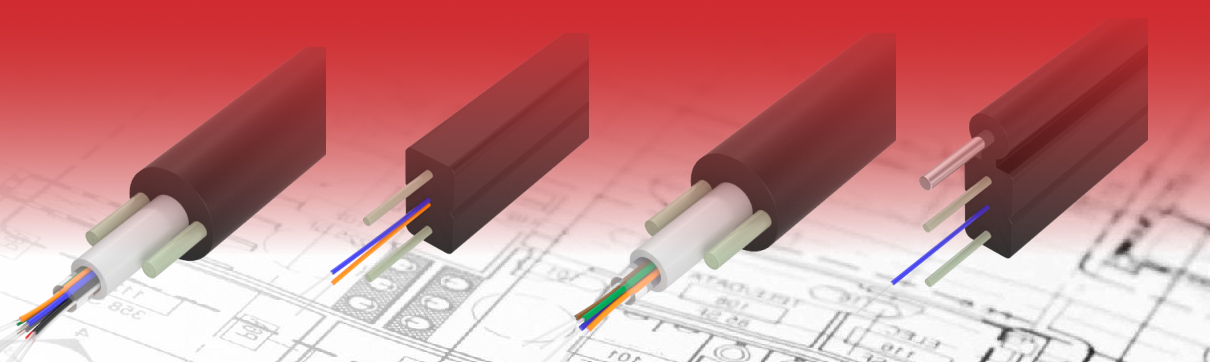

Плоские и круглые оптические дроп-кабели для сетей PON/FTTx: конструктивные особенности

Оптические дроп-кабели для сетей PON/FTTx используются снаружи и внутри здания. Они бывают круглыми и плоскими (тип “бабочка”) - в линейке кабелей СУПР представлены оба варианта. Легкая конструкция кабелей данного типа оптимальна для построения кабельных сетей, имеет высокую прочность и практически универсальное применение.

• Для создания сети внутри здания кабель можно проложить под плинтусом, полом или в гофрированной трубе уложить в бетон;
• Соединение между зданиями создается при помощи воздушной подвески на опорах линии связей;
• В зданиях дроп-кабели для сетей PON/FTTx размещаются в кабельных лотках или трубах;
• Можно разместить кабели снаружи на фасаде, а также в кабельной канализации или коллекторах, если предварительно убрать в специальную трубу.

Конструкция плоского кабеля FTTx

 Оптическое волокно стандарта находится в центре кабеля. Два параллельных силовых элемента расположены с обеих сторон от волокна. В качестве силовых элементов используются два стеклопластиковых (или стальных) прутка диаметрами 0,5 и 0,45 мм соответственно. На оптический модуль и силовые элементы накладывается оболочка из компаунда с низким дымовыделением и полным отсутствием токсичных галогенных газов (LSZH).

Также есть вариант исполнения с дополнительным вынесенным силовым элементом – стеклопластиковым или стальным прутком 1 мм.
