Основные характеристики и область применения кабеля S/FTP

Симметричные 4-парные кабели со структурой F/FTP и S/FTP представляют собой конструкции, отвечающие по своим параметрам требованиям категории 5е и предназначены в первую очередь для работы в сложной помеховой обстановке.

Наличие двойного экранирования, которое включает в себя индивидуальные экраны у каждой витой пары ил общий однослойный пленочный или комбинированный пленочно-оплеточный экран, позволяет получить максимально высокий уровень защиты как от между парной или суммарной переходной помехи, так и от внешних мешающих воздействий различной природы.

Сильные стороны конструкции S/FTP кабелей

В отличие от кабеля F/FTP конструкция S/FTP обеспечивает эффективную защиту от внешней помехи во всем рабочем частотном диапазоне:

• оплетка из луженой медной проволоки хорошо работает в низкочастотной части спектра;
• общее экранирующее покрытие алюмополимерной лентой защищает витые пары сердечника от высокочастотной помехи

• улучшает механическую прочность конструкции, в первую очередь, от сдавливающих и отчасти от растягивающих усилий;
• делает ненужным применение отдельного дренажного проводника, наличие которого обязательно для конструкций с пленочным экраном для сохранения высокой эффективности экранирования при повреждениях пленочного покрытия.

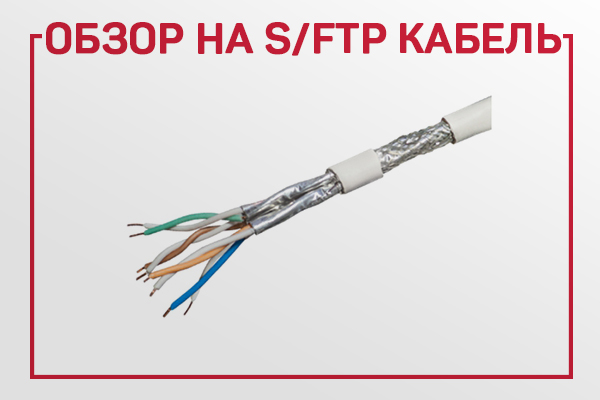

Конструкция кабеля S/FTP 4Pr Indoor

1 - токопроводящая жила: медная мягкая проволока 2 - изоляция: полиэтилен 3 - экран пары: алюмополимерная лента (металлизацией наружу) 4 - экран сердечника: оплетка из медных луженых проволок Плотность оплетки: не менее 50% 5 - внешняя оболочка: ПВХ (PVC) Цвет оболочки: серый.

При формировании линии перед передачей в штатную эксплуатацию кабели должны обязательно соединяться с контуром телекоммуникационного заземления.

F/FTP и S/FTP кабели могут производиться в разном исполнении – как для внутренней, так и для внешней прокладки.

Области применения кабелей F/FTP и S/FTP

Параметры кабелей позволяют увеличивать протяженность тракта передачи как минимум до 120 м на скоростях вплоть до 1 Гбит/c. Единственным ограничением является отказ от включения такой линии в состав горизонтальной подсистемы СКС при условии ее сертификации.

Возможна подача напряжения дистанционного питания по стандартам РоЕ, РоЕ+ и, в перспективе, РоЕ++ (в 2-парном и 4-парном вариантах) на терминальные устройства с высокой потребляемой мощностью.

В линейке кабелей SUPRLAN представлены кабели S/FTP в различных вариантах исполнения (производство некоторых конструкций осуществляется под заказ). Купить кабель витая пара SUPRLAN можно в торговых сетях во всех регионах.
