Обзор телекоммуникационных коробок

Телекоммуникационные коробки являются сравнительно новым компонентом в телекоммуникационной кабельной технике. Они начали применяться в массовой практике реализации проектов построения линейной части систем связи различного назначения только в начале нулевых годов. Эти элементы могут рассматриваться как один из вариантов промежуточных муфт, но отличаются от них расширенными функциональными возможностями и удобством использования. Наибольшие преимущества от их внедрения достигаются в случае необходимости частого выполнения изменений конфигурации кабельных трактов.

Основные конструктивные особенности

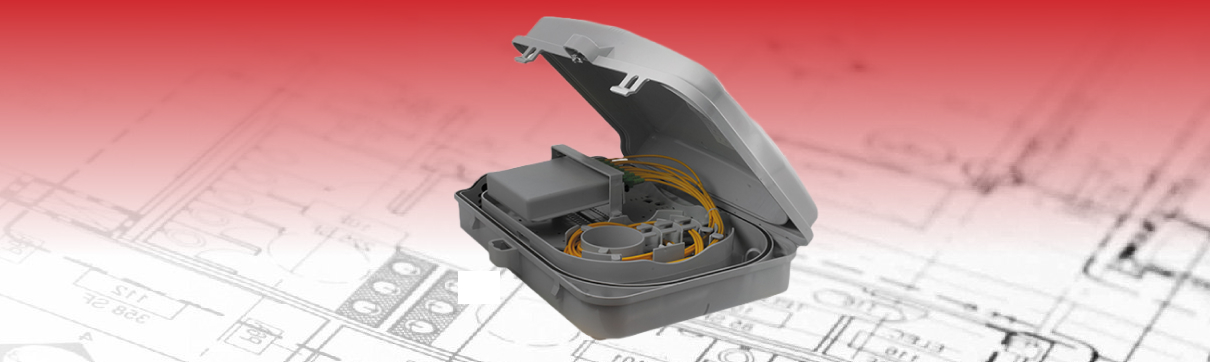

Конструктивно любое из изделий этой группы представляет собой герметичный пластиковый корпус с двумя главными и несколькими дополнительными кабельными вводами, внутри которого смонтированы следующие основные компоненты:

• несколько сплайс-пластин;
• держатель оптических адаптеров-розеток;
• элементы фиксации линейных кабелей и организации технологического запаса волоконных световодов.

Главные вводы предназначены для линейных кабелей, тогда как дополнительные служат для подачи более тонких отводящих кабелей.

Расширение функциональных возможностей коробки по сравнению с классической муфтой, в т.ч. с механической системой герметизации внутреннего пространства корпуса достигнуто применением откидываемой на петлях крышки. Исполнение крышки выбрано таким образом, чтобы в раскрытом состоянии не препятствовать свободному доступу к внутренней части корпуса.

Удобство эксплуатации

Простота изменения конфигурации линейной части системы связи обеспечена следующими конструктивными мероприятиями:

• установкой сплас-пластин на петлях с возможностью их углового поворота по схеме "книжка", что открывает доступ к любому сварному соединению без необходимости демонтажа остальных пластин;
• поддержкой как отводов, так и транзитных соединений волоконных световодов с возможностью выбора метода соединения волокон в зависимости от местных условий;
• применением кабельных вводов двух различных разновидностей;
• введением в состав штатных аксессуаров пластин с оптическими адаптерами, которые позволяют выполнять коммутацию по схеме интерконнекта.

Вне зависимости от типа соединения двух кабелей (транзит – отвод) и исполнения оптического контакта волокон (сварка – разъемное соединение) взаимодействие между световодами всегда осуществляется по схеме интерконнекта. Применение кросс-коннекта возможно в ограниченных масштабах (недостаток места) и не рекомендуется из-за появления неизбежных дополнительных потерь.

Проектная гибкость

Для обеспечения возможности применения в системах связи различного назначения доступны три варианта коробок, которые отличаются друг от друга преимущественно внешними габаритами и рассчитаны на 4, 8 и 16 оптических адаптеров.

В отличие от классических муфт коробки должны иметь простой доступ в процессе текущей эксплуатации системы связи. Это достигается их предпочтительным расположением на столбах, стенах зданий и других аналогичных местах. Для установки используются штатные элементы крепления. На плоскую поверхность коробка фиксируется с помощью крепежных ушей, для монтажа на столбах требуется использование хомутов.

Защита от актов вандализма и несанкционированного вмешательства в конфигурацию линейной части системы связи обеспечена применением прочного корпуса и крышки, которая фиксируется в закрытом состоянии винтом или боковыми защелками.

Телекоммуникационные коробоки различной конфигурации можно приобрести под заказ. Для оформления заказа обращайтесь к специалистам отдела продаж.

Ожидаемая дата старта продаж телекоммуникационных коробок из наличия на складе – июнь 2018 года.
