Обзор сенсора Krone

Сенсор Krone, известный также как кроссировочный нож и инструмент Krone, представляет собой универсальное устройство для заделки проводов в IDC-контакты типа LSA-plus телефонных плинтов всех разновидностей, некоторых видов коммутационных панелей и розеток модульных разъемов. Рабочие элементы рассчитаны на заделку проводов с диаметром жилы/изоляции в интервале 0,35 – 0,7 мм/0,9 – 1,6 мм, соответственно. Наряду с IDC-контактами типа LSA-plus также возможно подключение проводов в универсальные контакты типа 110-Krone, приобретающих большую популярность в коммутационном оборудовании СКС.

Конструкция инструмента обеспечивает высокое качество установки и сохранение требуемых параметров на частотах вплоть до 1 ГГц (соответствует категории 7а по классификации последней редакции стандарта ISO/IEC 11801).

• подачу заделываемого провода в IDC-контакт;
• удаление излишка провода.

В отличие от известного ударного инструмента типа 110, последняя операция осуществляется в заметно более щадящем режиме с помощью ножниц. Это позволяет уменьшить габариты контакта и выполнить его более тонким, уменьшив, тем самым его реактивность и улучшить частотные свойства.

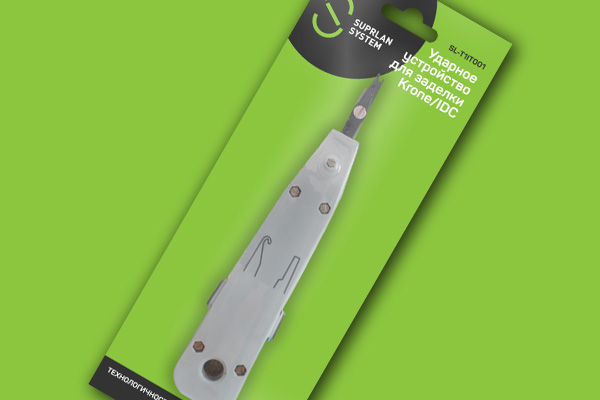

Устройство для заделки SUPRLAN SYSTEM Krone/IDC	Ударный инструмент типа 110

Расширение функциональных возможностей сенсора достигнуто за счет возможности параллельного подключения проводов в один IDC-контакт. Для этого с помощью переключателя уменьшается глубина подачи заделываемого провода. Одновременно можно отключить ножницы, что оказывается полезным при параллельном соединении нескольких контактов.Операция отключения удобна тем, что выполняется с помощью механического блокиратора, производится всего одним движением и не требует изменения ориентации рабочего органа.

В инструменте предусмотрены встроенные откидные шлицевая отвертка и крючок.

Последний очень удобен при работе с телефонными плинтами и используется для удаления из них кроссировочного провода. Крючок и отвертка в пассивном состоянии находятся в прорезях корпуса. Для перевода этих компонентов в рабочее положение достаточно потянуть за ушко на соответствующей стороны (на корпус нанесено графическое обозначение).

Рукоятка изготовлена из высококачественной пластмассы, имеет сглаженные кромки и очень эргономична, за счет чего обеспечена минимальная степень утомляемости в процессе длительной работы. Характерный внешний вид рабочего органа с ножницами на одной стороне позволяет без проблем задать правильную ориентацию инструмента при забивке провода. Это делает ненужной разноцветную окраску половинок корпуса, необходимую для предотвращения ошибок при работе с ударным инструментом типа 110.
