Обзор проходных адаптеров

В процессе эксплуатации электропроводной части информационных кабельных систем обслуживающий персонал часто сталкивается с необходимостью решения двух схожих задач:

• сращивания линейных кабелей;
• наращивания длины коммутационных шнуров различного назначения.

Де-факто отличия между ними состоит только в той области, в которой они возникают. Если в первом случае речь идет о линейной части кабельной системы, то во втором это пользовательская область. Наилучшие результаты дает:

• прокладка новых кабелей взамен поврежденных;
• применение шнура требуемой длины.

Однако, такой подход не всегда возможен по местным условиям и зачатую требует больших затрат времени. Быстро восстановить связь по временной схеме можно за счет проходных адаптеров и соединителей.Внешне эти компоненты представляют собой небольшой закрытый корпус с двумя вводами под кабели или шнуры. В зависимости от области применения адаптеры имеют различное исполнение этих вводов и внутреннюю конструкцию.

Разновидности и конструктивные особенности линейных адаптеров

При работе с линейными кабелями внутри корпуса находятся обычные оконцеватели, контакты которых соединены друг с другом по схеме 1 : 1. Для подавления переходной помехи может применяться внутреннее скрещивание отдельных токоведущих элементов, функции которых возлагаются на медные шины или токоведущие дорожки печатной платы.

Технология подключения проводов к оконцевателю адаптера аналогична таковой в части розеток, соответственно, используется штатный ударный инструмент под контакты типа 110 или сенсор Krone. Фиксация сращиваемых кабелей в рабочем положении осуществляется стяжками, которые продеваются в штатные отверстия кабельных вводов.

Небольшая масса корпуса позволяет не выполнять дополнительную фиксацию адаптера. В случае необходимости функции крепежного элемента может выполнять двухсторонняя клейкая лента или пара саморезов, которые вкручиваются в штатные отверстия.

Допустимость применения адаптеров в составе кабельных трактов СКС класса Dи выше (скорость передачи 100 Мбит/с и более) определяется возможностью наличия в их составе консолидационных точек.

Соединители для шнуров

Шнуровые соединители по сути отличаются от линейных адаптеров только исполнением кабельных вводов, функции которых возлагаются на розетки модульных разъемов. Контакты розеток соединяются друг с другом по той же схеме 1:1.

Шнуровые адаптеры доступны в нескольких вариантах, которые отличаются друг от друга:

• типом розетки (6- и 8-позиционные);
• применением экрана и его отсутствием.

В случае обращения к этому компоненту учитываются2 обстоятельства: во-первых, в трактах класса D и выше соединитель допустим для использоваться за счет того, что он находится за пределами стационарной линии; во-вторых, применение соединителя неизбежно ухудшает параметры линии и это ухудшение не может быть скомпенсировано штатными запасами. Поэтому при сомнении в качестве функционирования характеристики линии проверятся по модели тракта (channel).

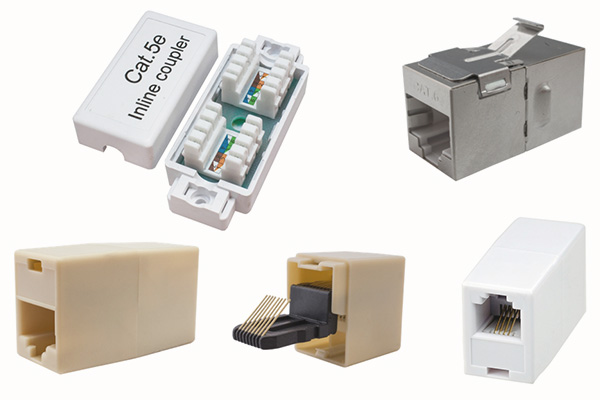

В ассортименте СУПР представлены различные виды проходных соединителей:

1)      10-0314 Проходной адаптер, Dual IDC, категория 5e, 4 пары

2)      10-0317 Проходной соединитель 8P8C (RJ-45) UTP, Cat.5e

3) 10-0316 Проходной соединитель 8P8C (RJ-45) FTP, Cat.5

4) 10-0315 Проходной соединитель 6P4C (RJ-11)
