Обзор лицевых панелей SUPRLAN

Сегодня предметом нашего внимания будут лицевые панели SUPRLAN. Мы рассмотрим две лицевые панели формата 45 х 45 мм, предназначенные для установки в них модулей KeystoneJack.

Лицевая панель: свойства и характеристики

Лицевая панель представляет собой небольшой белый пластмассовый квадрат, приятный на ощупь. Устройство оснащено с задней стороны специальными захватами-защелками, с помощью которых он крепится в специальный держатель–суппорт, который, в свою очередь, устанавливается отдельно на стену или цепляется на кабель-канал. Внутри самой квадратной формы имеется одно или два специальных технологических отверстия, в которые с задней стороны устанавливается Keystone модуль, а с лицевой стороны через окошко в этот модуль коммутируется патч-корд

На просторах интернета можно встретить такие название данного устройства, как лицевая панель, вставка, faceplate. Ни одно из них не является запрещенным или неправильным.

Возникновения стандарта 45х45

Рассмотрим более подробно саму историю появления лицевых панелей подобного размера и типа.

Для лицевых панелей, используемых в электротехнической сфере, никогда не существовало каких-то строгих стандартов, однако со временем все более-менее популярные размерные форматы подвергались неизбежной унификации. Европа и Америка с течением времени естественным рыночным путем определили свои стандарты, которым большинство производителей следует до сих пор. И конечно это очень удобно с точки зрения диверсификации производства (здесь и разделение по видам деятельности, и другие законы рыночной экономики).

Когда-то компания с мировым именем Legrand разработала линию электротехнических изделий Mosaic. Линия включала в себя различные аксессуары с аккуратным эргономичным дизайном. Среди светорегуляторов, электрических, телефонных и акустических розеток удобно расположились конечно же и розетки информационные, которые ставились и отдельными корпусами на поверхность, и устанавливались в такие же аккуратно эргономичные короба кабель-каналов блоками и по отдельности. Так вот лицевые панели 45 х 45 именно оттуда, из этой серии.

Стильный дизайн и приятная форма тронули сердца миллионов потребителей, и формат прочно утвердился, заняв свою нишу, а также приобрел последователей – некоторые крупные компании, вдохновленные успехом LegrandMosaic, выпустили свои линейки в формате 45 х 45.

После того, как формат Mosaic приобрел популярность и перестал быть единственным в своем роде, стало более уместно называть лицевые панели 45 х 45 мм лицевыми панелями «французского типа».

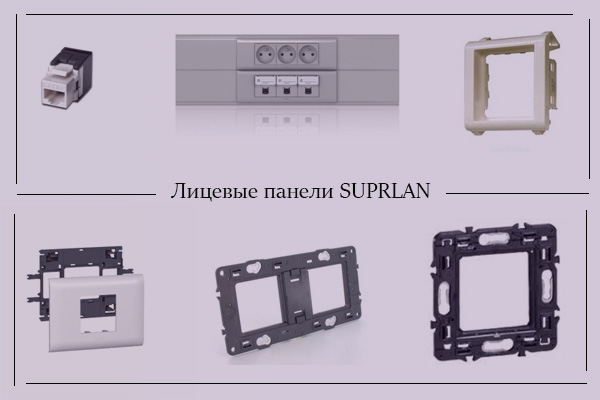

Лицевые панели SUPRLAN

Компания СУПР, как и многие другие производители, последовала примеру лидеров рынка и приняла решение выпускать свой вариант лицевых панелей 45 х 45.

На сайте производителя мы находим этот товар в разделе «Компоненты СКС» – «Розетки» под артикулами 10-0301 (панель на 1 порт) и 10-0302 (панель на 2 порта).

Там же мы находим описание продукта.

• Лицевая панель (плоская) со шторкой предназначена для установки модуля Keystone и последующего подключения коммутационных шнуров. Панель имеет стандартные габариты 45*45 мм (французский тип). Подходит под рамку LegrandMosaic. Лицевая панель фиксируется в рамке стандарта 45*45 мм. Рамка может использоваться для установки на стену или крепиться на кабель-канал.

• Корпус лицевой панели SUPRLAN изготовлен из пластика белого цвета. Лицевая панель оснащена маркировочным окном, позволяющим легко идентифицировать подключение при эксплуатации. Специальная шторка защищает установленный в лицевую панель Keystone модуль от проникновения в него влаги и пыли.

Материал, из которого изготовляются лицевые панели SUPRLAN, это АБС-пластик. АБС (ABS) – это начальные буквы трех основных составляющих полимера с простым латинским названием «акрилонитрилбутадиенстирол» [(C₈H₈)_x·(C₄H₆)_y·(C₃H₃N)_z)]. По своей природе это ударопрочная техническая термопластическая смола на основе сополимера акрилонитрила с бутадиеном и стиролом. Производство одного килограмма АБС требует эквивалента примерно 2 кг нефти в виде материалов и энергии. Также он может быть повторно переработан.

АБС-пластик – очень качественный материал с отличными свойствами, позволяющими использовать и применять его в самых различных областях промышленности, в т.ч. и в самых передовых – космонавтике, авиации и автомобилестроении.

Материал делает лицевые панели, изготовленные из него приятными на ощупь и одновременно с этим надежными в эксплуатации. Температурный диапазон эксплуатации от -40 до + 70 С.

Помимо превосходного современного корпуса конструкция лицевой панели SUPRLAN включает стильный и современный порт для пропуска коммутационного шнура при подключении его в гнездо модуля Keystone Jack, который крепится на панель с обратной стороны.Порт защищен специальной шторкой из прозрачной пластмассы (поликарбонат), которая приводится в действие затвором из металлической пружины. Для информативности и удобства обозначения лицевые панели оснащены полоской бумаги с иконкой компьютера или телефона, а также строкой для коротких заметок. Бумага прижимается к корпусу панели специальным элементом – прозрачной пластинкой из того же поликарбоната.

В принципе, по конструкции это все. Весит такая вещица примерно 16г.

Продаются лицевые панели отдельно и в группе с такими товарами, как Keystone-джеки, рамки и суппорты, кабель-каналы, коммутационные шнуры (патч-корды). Все это части конструктора, который собирается в единую подсистему, и представляет собой аккуратный и симпатичный коммутационный блок или конвейер, от которого происходит раздача телефонии и интернета по точкам, находящимся в кабинете или офисе.

Приобрести лицевые панели SUPRLAN можно у дистрибьюторов и дилеров в России. Продукт выполнен точно в диапазоне размеров и абсолютно совместим с компонентами LegrandMosaic и аналогичными продуктами других производителей.

Не очень логично покупать лицевые панели отдельно сами по себе. Поэтому очень удобно будет приобрести витую пару, набор коннекторов, Keystone-джеки и кабель-каналы вместе с изящными лицевыми панелями SUPRLAN, чтобы сразу получить все, что необходимо для строительства компьютерной сети в офисе или кабинете. Такой путь вы найдете, скорее всего, очень удобным.
