В этом обзоре мы подробно расскажем о линейке коаксиального кабеля RG6 Net.on, представленного в каталоге продукции ООО СУПР.

Характеристики и применение коаксиального кабеля RG6 Net.on

Коаксиальный или, как его еще называют, радиочастотный кабель - это электрический кабель, состоящий из центрального проводника и экрана, расположенных соосно и разделённых изоляционным материалом (или воздушным промежутком). Используется для передачи радиочастотных электрических сигналов.

Национальные производители со времен СССР обозначали коаксиальный кабель буквами РК (радиочастотный кабель). Импортные варианты маркируются как RG (Radio Guide – то же самое, по сути). Большинство российских производителей сегодня маркируют свой товар по международному образцу – RG.

В настоящее время в отрасли связи применяется довольно большое разнообразие различных коаксиальных конструкций. Наиболее распространенные из них RG-6 и RG-11, так же довольно распространены такие конструкции как RG-58, RG-213, RG-8, RG-59.

Во многих случаях модели могут вполне эффективно заменять друг друга, так как частично совпадают в рабочем диапазоне частот. Например, RG-6 может практически без потерь замещать RG-59 на средних частотах, а RG-213 это почти полный аналог RG-8 в одном из исполнений (со скрученным многожильным медным центральным проводником).

По волновому сопротивлению для коаксиальных кабелей существует три международных стандарта (соответствующие волновому сопротивлению), которые совпадают с российскими – это 50, 75 и 100 Ом, причем последний используется крайне редко. Российские стандарты предусматривают еще сопротивление 150 и 200 Ом, которые тоже встречаются очень редко.

Наш сегодняшний герой – RG-6 марки Net.on – обладает стандартным для своего класса волновым сопротивлением 75 Ом, работает в диапазоне частот от 5-1000 МГц и имеет классическую для данного типа кабелей компоновку из

Особое внимание при производстве кабеля RG-6 марки Net.on обращается на конструкцию внутреннего и внешнего проводника, изоляции, материала оболочки и электрические характеристики, такие как волновое сопротивление, коэффициент затухания и т.п., которые стандартизируются в ГОСТ Р 53880-2010. Наиболее значимые характеристики указываются в табличных данных на сайте, в каталоге и на упаковке.

Применение коаксиального кабеля RG6 Net.on

Он применяется для подключения телевизионных систем, в радиосвязи, системах видеонаблюдения, а также электронной аппаратуре, сетях вещания (радио- и ТВ), компьютерах, трансмиттерах, научно-исследовательских и производственных технических системах и АСУ (автоматизированных системах управления), системах сигнализации и автоматики, в областях специального применения, в военной технике.

В быту область применения RG-6 марки Net.on это преимущественно видеонаблюдение и телевидение. И то, и другое - довольно широко используется и физическими лицами, и организациями, поэтому объемы потребления этого кабеля сегодня очень велики.

Конструктивный ряд

Вообще компания СУПР изначально представила российскому рынку довольно солидную линейку моделей кабеля RG-6, которые отличались друг от друга количеством проволок в оплетке экрана, материалом, из которого изготовлен центральный проводник (токопроводящая жила), индексом проводимости (conductivity), который показывает в %, какую электрическую проводимость имеет материал центрального проводника (CCS – Copper Clad Steel – плакированная медью сталь) по отношению к удельной проводимости меди (Cu), по наполнению состава внешней оболочки (либо полностью первичный ПВХ, либо смешанный в разных долях со вторичным ПВХ пластикатом).

Основное различие между моделями в двух базовых характеристиках. С одной стороны, это индекс проводимости (conductivity) центрального проводника – его мы легко определяем по соответствующему процентному значению в маркировке (например, 15%, 18%, 21% или 27%). Это показатель силы и возможности центрального проводника.

Второй важный показатель относится к проводнику внешнему – экрану, а вернее его проволочно-оплеточной части. Количество проволок в оплетке может быть разным. В коаксиальных кабелях RG-6 марки Net.on используются значения 32, 48, 64, 96 и 112. Используется алюминиевая или медная луженая и нелуженая проволока диаметром 0,12 мм.

Если мы составим их в ряд, получим примерно следующую картину. Для начала рассмотрим RG-6 с биметаллическим центральным проводником CCS, а затем вариант CU с медным проводником.

Чтение моделей RG-6

CCS 32 х0,12 (арт.03-0101)

RG-6 белый CCS 1,00 (15%) / FPE / Al-Pet-Al Foil Unbonded / Al 32х0,12 / PVC RW 100м,

Это кстати единственная модель RG-6 в линейке Net.on, использующая 32 проволоки в экранирующей оплетке. Создана специально для пользователей, имеющих ограниченный бюджет. Это самый дешевый на внутреннем рынке вариант кабеля RG-6, который при этом, в отличие от некоторых аналогов, совершенно точно не рассыплется в руках под воздействием внешней среды ближайшие 10 лет и позволит передавать сигнал надлежащего качества с приемлемым уровнем обратных потерь и шумов. Плотность оплетки составит 23%, которые, в нашем случае, взяты из тестового отчета и являются величиной расчетной.

Для данной конструкции кабеля 23% плотности проволочной оплетки самый оптимальный показатель и, если вы встречали в своей практике значение существенно больше, с вероятностью 99% это будет намеренное или ненамеренное искажение действительности. Модели с оплеткой 32х0,12 из биметаллического материала с 15% проводимостью призваны закрывать потребности малобюджетного сегмента. Высокая плотность покрытия противоречит самой идее этой конструкции и увеличивает ее стоимость .

Те, кто ищет качество среди самых недорогих материалов, возьмите на заметку: не бывает дешевого кабеля с высоким значением плотности оплетки. Производство максимально экономичной по материалам и проводной способности центрального проводника конструкции с мощной оплеточной частью сопоставимо с желанием сделать самую дорогую гравировку на самых дешевых часах – теоретически возможно, но на практике едва ли имеет смысл.

CCS 48 х0,12 (арт.03-0102, 03-0103, 03-0104, 03-0105)

RG-6 белый CCS 1,00 (15%) / FPE / Al-Pet-Al Foil Unbonded / Al 48х0,12 / PVC RW 100м,

RG-6 белый CCS 1,02 (18%) / FPE / Al-Pet-Al Foil Unbonded / Al 48х0,12 / PVC RW 100м,

RG-6 белый CCS 1,02 (21%) / FPE / Al-Pet-Al Foil Unbonded / Al 48х0,12 / PVC RW 100м,

RG-6 белый CCS 1,02 (27%) / FPE / Al-Pet-Al Foil Unbonded / Al 48х0,12 / PVC RW 100м,

Модели Net.on с оплеткой из 48 проволок отличаются друг от друга только индексом проводимости (conductivity), от минимума к максимуму, что, в конечном итоге, даст совершенно разную способность к передаче сигнала и его качеству. Цена при этом будет существенно подрастать с каждым увеличением процентного значения.

Чем большие у вас требования к качеству сигнала, тем дальше от 15% стоит заглядывать. Однако при этом технические характеристики 15% кабеля Net.on обеспечивают надежность в использовании и качество передачи сигнала в соответствии со стандартами для данного типа. Большинство провайдеров чаще всего выбирают этот вариант, руководствуясь экономической выгодой.

CCS 64 х0,12 (арт.109L, 03-0106)

RG-6 белый CCS 1,02 (21%) / FPE / Al-Pet-Al Foil Unbonded / Al 64х0,12 / PVC RW 100м,

RG-6 белый CCS 1,02 (27%) / FPE / Al-Pet-Al Foil Unbonded / Al 64х0,12 / PVC RW 100м,

Здесь все очевидно – искавшие более выгодную цену, задержались ниже – на 32 и 48, выбирая лучшую цену из наиболее демократичных, - и теперь мы имеем дело с профессионалами, которые имеют возможность не экономить и ведут поиск кабеля с улучшенными характеристиками. Им нужны лучшие характеристики из имеющихся, и здесь правильнее будет идти уже с другой стороны – от самого дорогого варианта к чуть менее дорогому. Поэтому в этой линейке мы не находим ни 15%, ни 18% показатели проводимости (conductivity).

На самом деле, для коаксиальных кабелей в целом и RG-6 в частности, чем выше число проволок в оплетке, тем выше плотность оплетки при (стандартном шаге). Можно достигать более высокой плотности плетения и с меньшим количеством проволок, но технологически это немного сложнее и, в конечном счете, удорожит стоимость такой конструкции. Связано это, в первую очередь, с тем, что кабель, занимающий при производстве меньше времени, выигрывает в цене. Во многих случаях, время, затраченное на процесс, стоит дороже сырьевого материала, и, например, кабель, получивший искомую плотность оплетки с меньшим количеством проволок будет стоить дороже кабеля с такой же плотностью, но с большим количеством проволок в оплетке, только потому что второй гораздо раньше сошел с конвейера и освободил производственную линию, не говоря о том, что длина проволок в первом случае будет больше, что тоже повлияет на стоимость. Поэтому для производителя приоритетной задачей является нахождение сложного баланса между количеством проволок в оплетке, плотностью покрытия и временем процесса.

Т.к. проводимость (conductivity) зависит от и рассчитывается для центрального сталемедного проводника, количество проволок в оплетке не влияет на этот показатель.

Проволочная оплетка в коаксиальных кабелях исполняет роль экрана и внешнего проводника, помогая поддерживать заданное волновое сопротивление, в нашем случае, 75 Ом. Чем плотнее проволочное экранирование, тем меньше потерь, отражений и помех для сигнала. Поэтому в данном случае количество влияет на качество. Возможно не для всего диапазона частот, но, тем не менее, в ряде случаев это сыграет свою роль.

CCS 96 х0,12 (арт.109)

RG-6 белый CCS 1,02 (21%) / FPE / Al-Pet-Al Foil Unbonded / Al 96х0,12 / PVC RW 100м

Мы практически достигли верхнего значения проволочной оплетки для биметаллических сталемедных коаксиальных кабелей Net.on. В этом случае, мы имеем добротную проводимость 21% у центрального проводника и отличный проволочный экран высочайшей плотности. Это железно надежно, и в случае поиска дорогого и качественного решения, эта модель сможет удовлетворить самые смелые запросы.

Биметаллические коаксиальные конструкции с более высокой плотностью экрана ООО СУПР сегодня не производит в виду малого спроса. Но это касается только биметаллических артикулов коаксиала.

А вот, например, RG-6 с центральным медным проводником оснащается даже 112-проволочным внешним экраном, который дает плотность 90%. Такой сверхтехнологичный конструктив стремительно становится популярным, поскольку все больше конечных потребителей становятся ценителями высококачественной связи, которая позволяет чувствовать себя уверенно в мощных современных информационных потоках и полях, значение которых в нашей стране раньше сильно недооценивалось бизнес-сообществом.

CU 112 х0,12 (арт.03-0101/П)

RG-6 CU 1,02BC / FPE / Al-Pet-Al Foil Unbonded / Cu 112x0,12 / PVC PW 100 м

Эта конструкция является усовершенствованным вариантом кабеля для спутникового телевидения SAT-703. Важное отличие от предыдущих CCS моделей в использовании медной луженой проволоки для изготовления оплетки.

Помимо внушительного проволочного экрана данная конструкция получила оболочку из качественного первичного ПВХ. В остальном, все просто, экономично, без лишнего пафоса и ненужностей. Принцип у ООО СУПР здесь простой - заказчик и пользователь не должны переплачивать там, где можно этого не делать. Такой минимализм по достоинству оценен крупнейшими партнерами компании.

Помимо этой модели меднопроводная коаксиальная линейка Net.on представлена более простыми и дешевыми конструкциями:

CU 96 х0,12 (арт.03-110)

RG-6 CU 1,02BC / FPE / Al-Pet-Al Foil Unbonded / Cu 96x0,12 / PE 100 м

Это модель в полиэтиленовой оболочке для наружной прокладки. Максимальная надежность и простота в обслуживании характерна для этой конструкции.

CU 48 х0,12 (арт.03-0107, 03-0108)

RG-6 белый Cu 1,02 / FPE / Al-Pet-Al Foil Unbonded / Cu 48x0,12 / PVC PW 100м

RG-6 белый Cu 1,02 / FPE / Al-Pet-Al Foil Unbonded / Cu 48x0,12 / PVC RW 100м

Внезапно бюджетный вариант для тех, кто предпочитает использовать кабель с центральным медным проводником. Отличный вариант для тех, кто считает деньги, но доверяет только меди.

По сути, конструкция одна, немного отличается внешняя оболочка. В первом случае, она изготовлена из первичного ПВХ, что немного удорожит кабель, но сделает его чуть более приятным в эксплуатации. Во втором случае, это более экономичный вариант –с использованием вторичного ПВХ, смешанного с первичным.

Также стоит отметить, что материал оплетки – нелуженая медь.

Упаковка

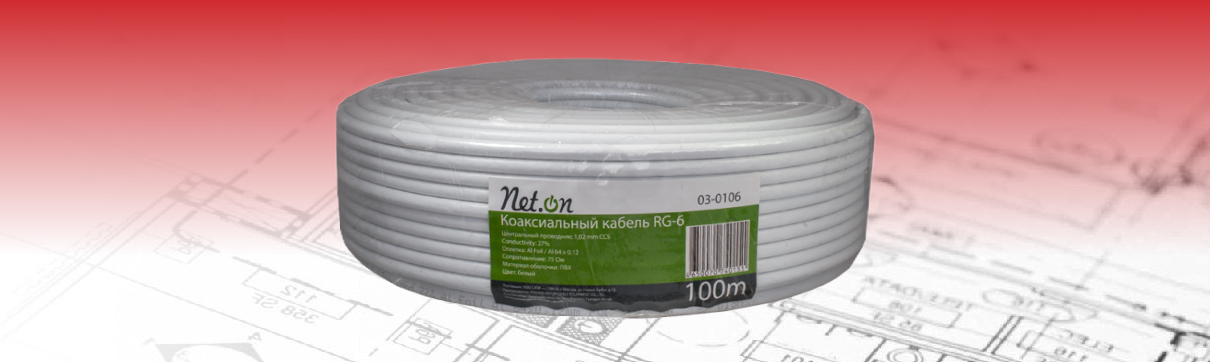

Упаковка для Net.on выбрана вполне стандартная. Транспортировка на деревянных барабанах выходит дорого, так как тара занимает свой вес. Поэтому используются 100м роллы в целлофановой пленке. В таких роллах продукт находится в допустимом положении и сохраняет свои свойства при перевозке. Кроме этого, такая упаковка занимает мало места и эстетично выглядит на витрине. Сам же коаксиальный кабель RG-6 редко используется на длинах, больше 100м, поэтому данный вид фасовки практически идеален для этой конструкции.

Разъемы

Оконцовывается коаксиальный кабель, как правило, самыми распространенными разъемами F-типа, которые позволяют в дальнейшем коммутировать части коаксиального тракта либо соединяя друг с другом отдельные отрезы кабеля, либо подсоединяя их к аппаратной составляющей. Чаще всего, к технике коаксиальный кабель подключается через удобные BNC-разъемы, входы на которые предусмотрены практически на всей профессиональной аппаратуре. К бытовому телевизору кабель подводится через ТВ-штекер. Оконцованный F-разъемом кабель RG-6 через переходники оснащается наконечником BNC, TB-штекер, etc. Можно оконцевать кабель напрямую сразу разъемом BNC или ТВ-штекером. Тут уже выбирает поставщик услуг связи.

Все эти разъемы следует запрашивать вместе с кабелем. Стоят сущие пустяки, но обойтись без них будет сложно. В дальнейшем о разъемах планируется отдельная обзорная статья.
