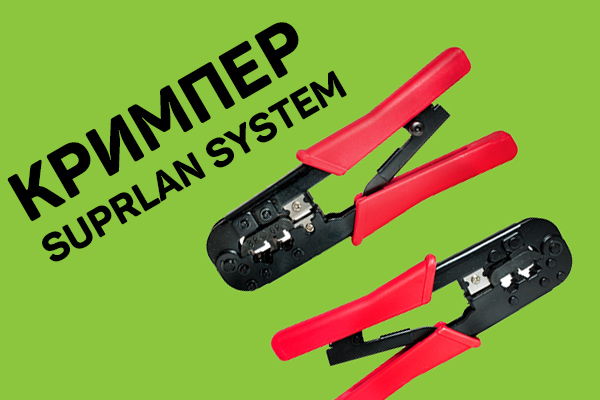

Обзор кримперов SUPRLAN SYSTEM 8P+6P 6P+4P

В процессе построения физического уровня различных информационно-телекоммуникационных систем формируется большое количество линий проводной связи различного назначения. Нижний уровень таких систем из соображений достижения максимальной технико-экономической эффективности решения в целом строится в виде полноценной СКС или же на базе ее техники и в основной массе случаев реализуется с использованием электропроводной элементной базы. Большой разброс длин линий не позволяет привлекать для их реализации претерминированную технику, что сопровождается необходимостью установки на линейные и шнуровые кабели элементов разъемного соединителя.

Разъем модульного типа, занимающий доминирующее положение в технике СКС, имеет несимметричную схему построения. Следствием этого стала необходимость использования различных инструментов для установки вилки и розетки. Назначением этих инструментов является обеспечение надежного электрического соединения жил кабелей и контактов элементов разъема. При работе с вилками используется кримпер, обеспечивающий необходимые параметры области взаимодействия указанных элементов цепи передачи сигнала без обращения к пайке и сварке. Кримпер представляет собой многофункциональный инструмент и позволяет выполнить следующие функции: обжим IPC-контактов 6- и 8-контактных (экранированной и неэкранированной во втором случае) вилок модульного разъема; удаление оболочки кабеля; ровную отрезку проводов плоского и круглого кабеля с калибром жил в пределах 22 – 28 AWG перед их вводом в установочное гнездо вилки. Долговечность инструмента определяется: применением корпуса из хромванадиевой стали; закалкой рабочих кромок кримпирующего блока; возможностью замены лезвий режущей части, которые крепятся на двух винтах.

Гнездо для ввода обжимаемой вилки выполнено с достаточно жесткими допусками, что обеспечивает необходимую для качественно обжима точность взаимного позиционирования контактов и толкателей кримпирующего блока. Качественный шарнир дает возможность достижения малой угловой ошибки элементов усадки контактов при рабочем ходе рукояток. Кримпер SUPRLAN SYSTEM имеет встроенные лезвия, с помощью которых просто и удобноможно надрезать и зачистить кабель, либо перекусить его.

Рукоятки кримпера SUPRLAN SYSTEM снабжены накладками со сглаженными кромками из пластмассы с улучшенными тактильными свойствами, а также насечкой для надежной фиксации в руке.

Точность поддержания взаимной ориентации кабеля и ножа увеличивается введением полукруглой направляющей.

Величина усилия, необходимого для качественного соединения контакта с проводом, обеспечивается рычажным механизмом. При необходимости удаления вилки из инструмента до момента полного обжатия стопор можно открыть вручную.

Опасность разрушения вилки при чрезмерно большой величине сдавливающего усилия устраняется введением в конструкцию механически подвижной части инструмента упора-ограничителя. Применяется также принудительное срабатывание защелки стопорного механизма при определенном значении подачи рукояток.

Кримперы линейки SUPRLAN SYSTEM просты и удобны в эксплуатации.
