Surplan LK - монтажная коробка с дополняющими опциями для защиты камеры

Монтажная коробка облегчает установку видеокамеры и защищает коммутационные модули от попадания влаги, органических и неорганических объектов, которые могут дестабилизировать работу системы видеонаблюдения. Также специализированные монтажные коробки послужат основанием для размещения камеры в труднодоступных местах и обеспечат доступ к ее обслуживанию.

Монтажная коробка или распределительная коробка является одним из элементов построения наиболее популярной модели системы видеонаблюдения. На поверхность устанавливается монтажная (распределительная) коробка, к крышке которой фиксируется телекамера. Коммутационные модули линии питания и хвостовиков телекамеры пропускаются через специальные отверстия монтажной коробки и оказываются внутри, таким образом уязвимые точки системы видеонаблюдения будут находиться под герметичной защитой.

Установка распределительной коробки

По общим правилам, монтажная коробка размещается на высоте от двух с половиной до пяти метров. Для корректной установки нужно следовать указаниям в инструкции:

• Разметить токи для установки монтажной коробки с помощью специального шаблона.

• Пробурить отверстия для установки основания монтажной коробки.

• Пропустить через вводное отверстие кабели данных и питания, закрепить основание монтажной коробки с помощью крепежных винтов к подготовленной поверхности.

• Прикрепить камеру к крышке монтажной коробки, перед этим пропустив через вводное отверстие коммутационные хвостовики в полость монтажной коробки.

• Сопоставить крышку закрепленной с телекамерой к установленному основанию монтажной коробки.

• Произвести коммутацию «на весу», удерживая крышку с прикрепленной телекамерой.

• Прикрепить крышку монтажной коробки с установленной телекамерой к установленному основанию с помощью крепежных винтов, одновременно удерживая крышку с телекамерой напротив отверстий для фиксации.

• Произвести предварительную настройку направления и угла телекамеры, зафиксировать стопорные механизмы, установить защитные кожухи и козырьки.

Учитывая необходимость работать на высоте, при установке камеры стоит уделить особое внимание технике безопасности.

Монтажная коробка Suprlan LK позволяет значительно облегчить и обезопасить монтаж на этих этапах, так как конструкция крышки и основания исключают необходимость удерживать элемент крепления во время фиксации, а также упираться на коробку в процессе крепления. Крышку с камерой во время коммутации удерживают страховочный тросик и байонетный замок, который фиксирует крышку с камерой и основание. Это позволяет освободить руки монтажника и безопасно производить крепление конструкции.

Комплектация и дополняющие опции

Suprlan LK - монтажная коробка с дополнительным функционалом. У коробки есть дополнительные компоненты, расширяющие возможность ее применения.

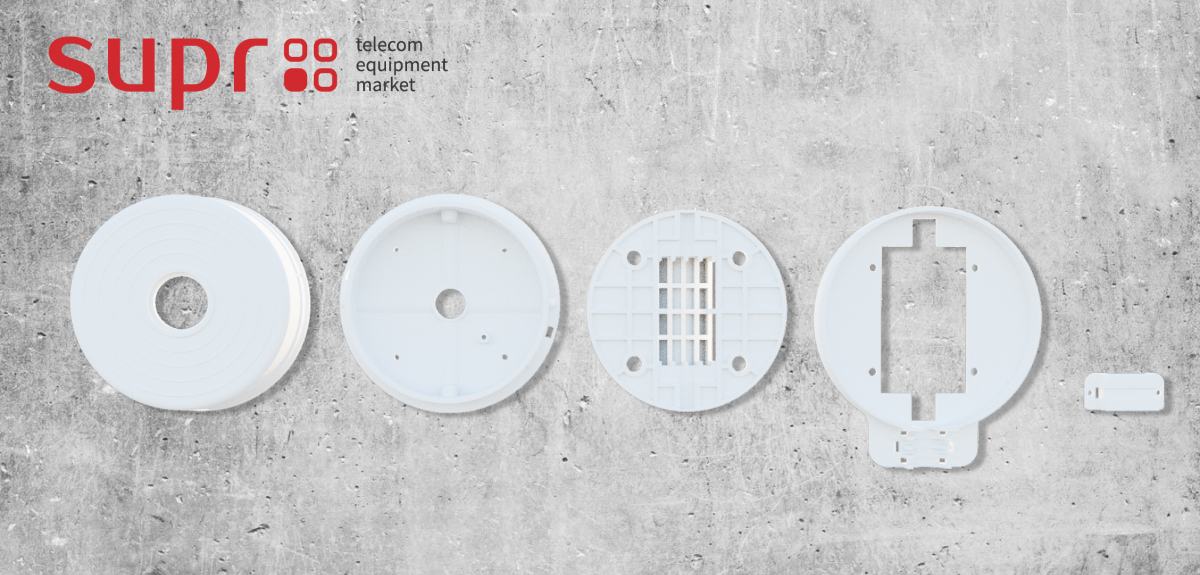

• Базовая комплектация Suprlan LK включает: основание, крышку, крепежные винты, стопорный вкладыш и шаблон для разметки отверстий.

• Опция IP66 дополняет комплект гермовводами и водоблокирующим кольцом

• Опция Safety дополняет комплект секретным винтовым зажимом и инструментом для вскрытия и тросом для защиты от падения крышки с телекамерой.

• Опция Адаптер для гофротрубы дополняет комплект адаптером и зажимом для гофрированной трубы диаметром до 20мм.

• Опция Крепление для столба дополняет комплект адаптером для фиксации монтажной коробки или другого схожего оборудования к столбу, либо иной опоре.


Преимущества коробки Suprlan LK

• Просто монтируется и защищает оборудование;

• Устанавливается и демонтируется без инструментов;

• Защищает камеру от падения при монтаже и обслуживании;

• Защищает камеру от пыли и влаги IP66;

• Подходит для монтажа камер с основанием от 35 до 110 мм., весом до 1100 г. и с любым расположением крепежных отверстий;

• Позволяет устанавливать пломбы и секретные винты для предотвращения несанкционированного вскрытия;

• Имеет диэлектрический корпус.
