Новая модульная розетка Suprlan

21.09.2022

В линейке товаров Suprlan появилась накладная модульная розетка для коммутации компьютера и телефона. Устройство розетки позволяет использовать экранированные и неэкранированные модули, создавая подключения различных типов устройств и использовать лицевые панели 45х45 с разным количеством портов.

Монтаж модульной розетки

Розетка удобно крепится на стену. Информационный кабель заводится внутрь корпуса таким образом, чтобы оставалось место для подключения коммутационного модуля. Корпус закрывается декоративной панелью 80х80. Кабель расшивается на IDC контакты коммутационного модуля, который устанавливается в лицевую панель 45х45. В свою очередь лицевая панель закрепляется в декоративной панели.

Комплектующие модульной розетки

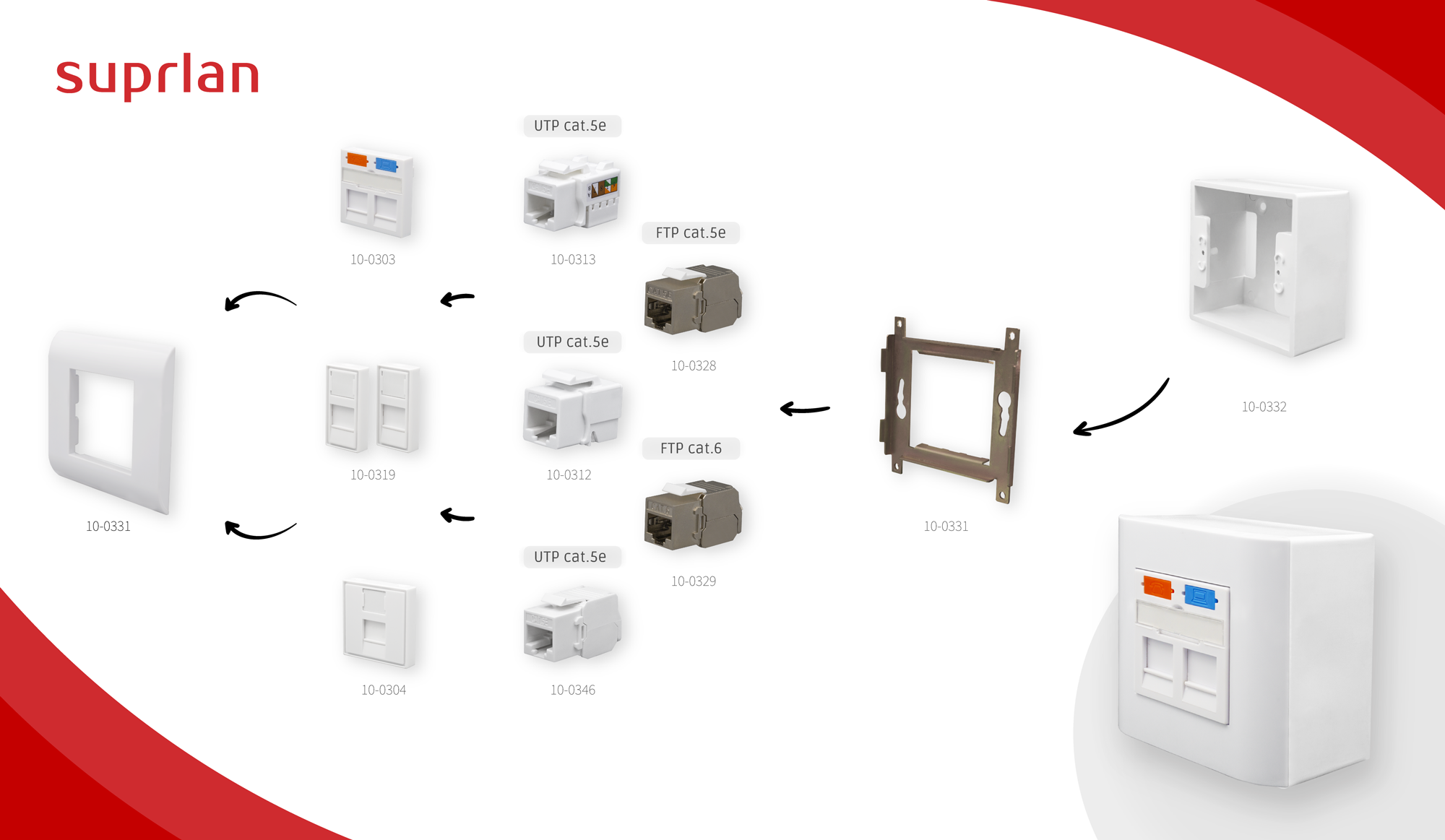

Сборка модульной розетки:

Артикул	Наименование
10-0332	Коробка настенная 80х80х40
10-0331	Лицевая панель 80х80
10-0304	Лицевая панель 1 порт (45х45, Keystone, шторка)
10-0319	Лицевая панель 1 порта (45х22,5, Keystone, шторка)
10-0303	Лицевая панель 2 порта (45х45, Keystone, шторки)

Коммутационные модули подбираются исходя из ассортимента, исходя из требований к структурированной системе, ниже в таблице представлен перечень:

Артикул	Наименование
10-0328	KeystoneJack 8P8C (RJ-45) FTP Cat.5e заделка без инструмента 180°
10-0342	KeystoneJack 8P8C (RJ-45) UTP Cat.6 заделка без инструмента 180°
10-0312	KeystoneJack 8P8C (RJ-45), UTP, 5e. заделка без инструмента, белый
10-0313	KeystoneJack 8P8C (RJ-45), UTP, 5e. инструментальная заделка, белый
