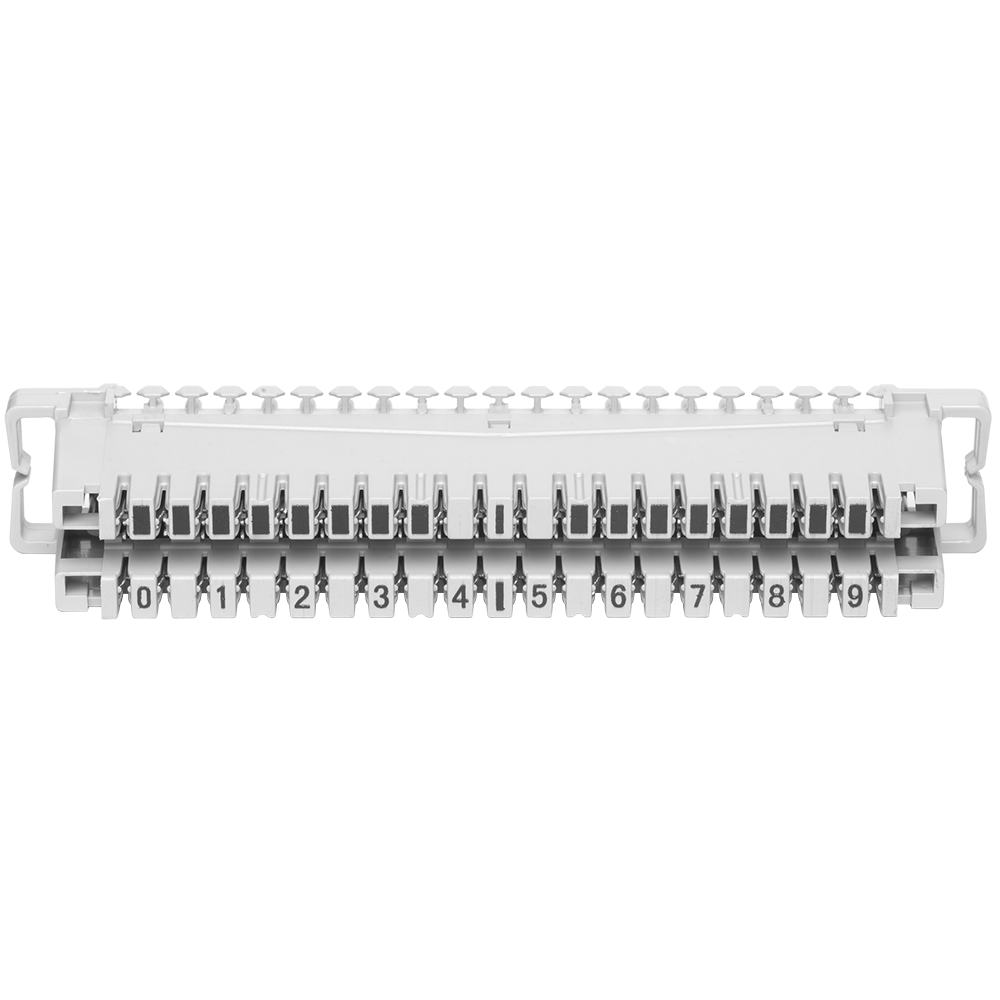

Плинт с неразмыкаемыми контактами на 10 пар, маркировка 0-9

Описание

Артикул: 10-0501
Бренд: SUPRLAN

Телефонный плинт используется для построения телефонного кросса и представляет собой его основную коммутационную единицу. Конструктивно это изделие состоит из следующих основных элементов:

  • IDC-контактов для подключения к ним линейных и станционных кабелей;
  • пластикового корпуса с заводской маркировкой отдельных контактов по схеме 0 – 9;
  • элементов организации отдельных пар и проводов кабелей и кроссировки.

Коммутация на плинтах осуществляется с помощью станционных кабелей, кроссировочного провода и специальных однопарных вилок. IDC-контакты неразмыкаемого типа выполнены по Y-образной схеме, что позволяет в процессе эксплуатации организовывать параллельное соединение отдельных пар.

Элементы организации проводов кабелей и кроссировки представлены интегральными разрезными пластиковыми кольцами на узкой стороне корпуса и пластиковыми направляющими на длинных боковых поверхностях.

Для упрощения разводки отдельных пар по контактам предусмотрена окраска торцевой поверхности разделительных пластиковых направляющих. Для установки на стандартные посадочные места конструктива телефонного кросса на основании корпуса плинта предусмотрены соответствующие пластиковые зажимы.

Плинт с неразмыкаемыми контактами не позволяет установить грозозащиту. В случае необходимости ее применения следует использовать плинты SUPRLAN с размыкаемыми контактами.

Поставка плинта выполняется в индивидуальном полиэтиленовом пакете.


Сопутствующие товары

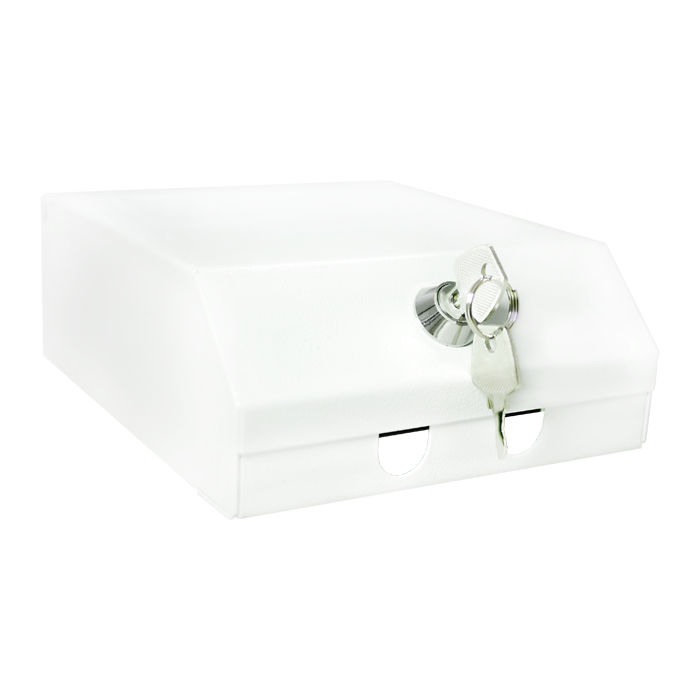

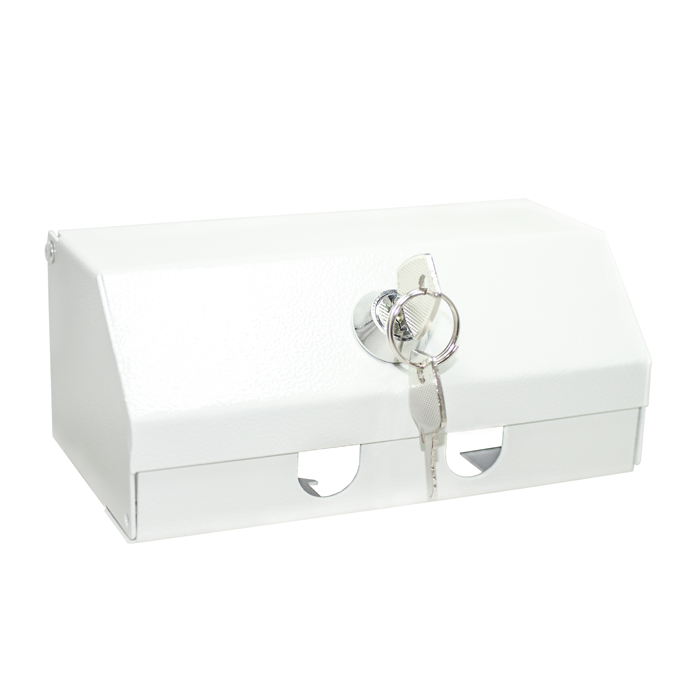

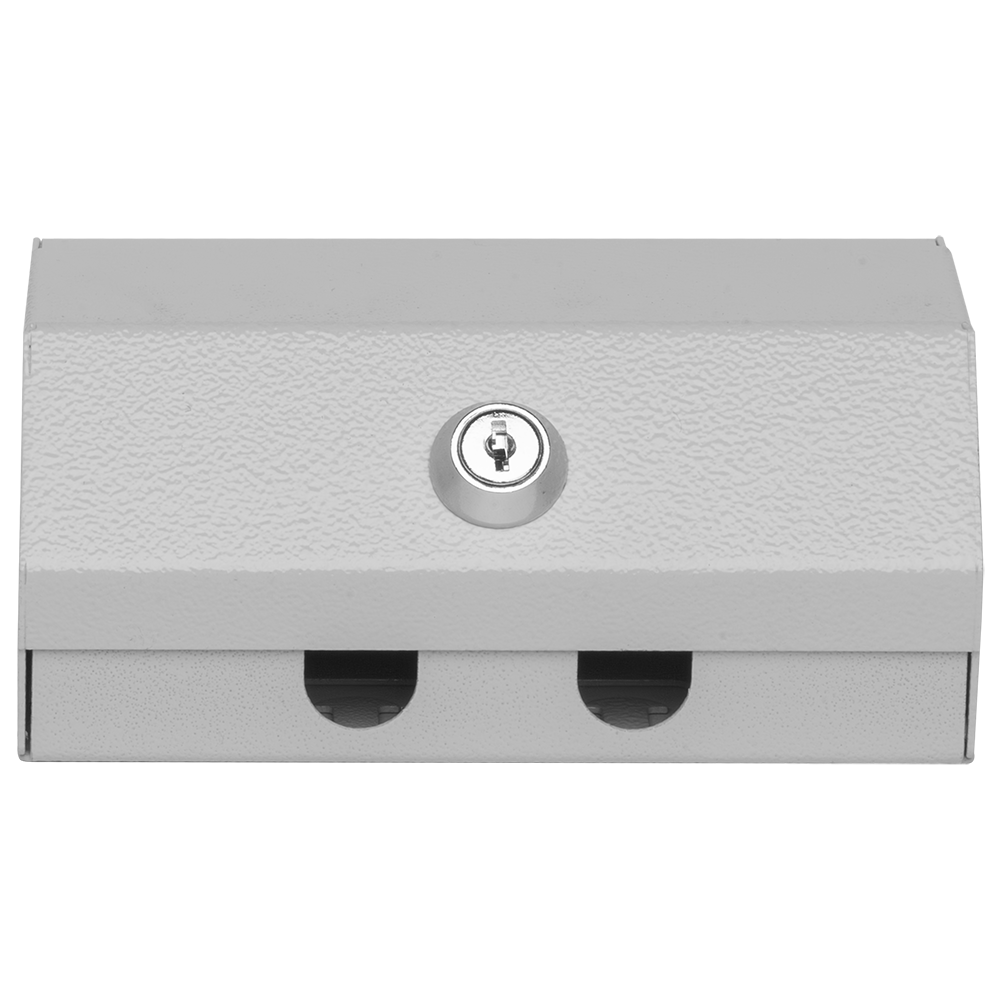

КРТМ 10
12-0479 Цена: 513,00 Р/шт

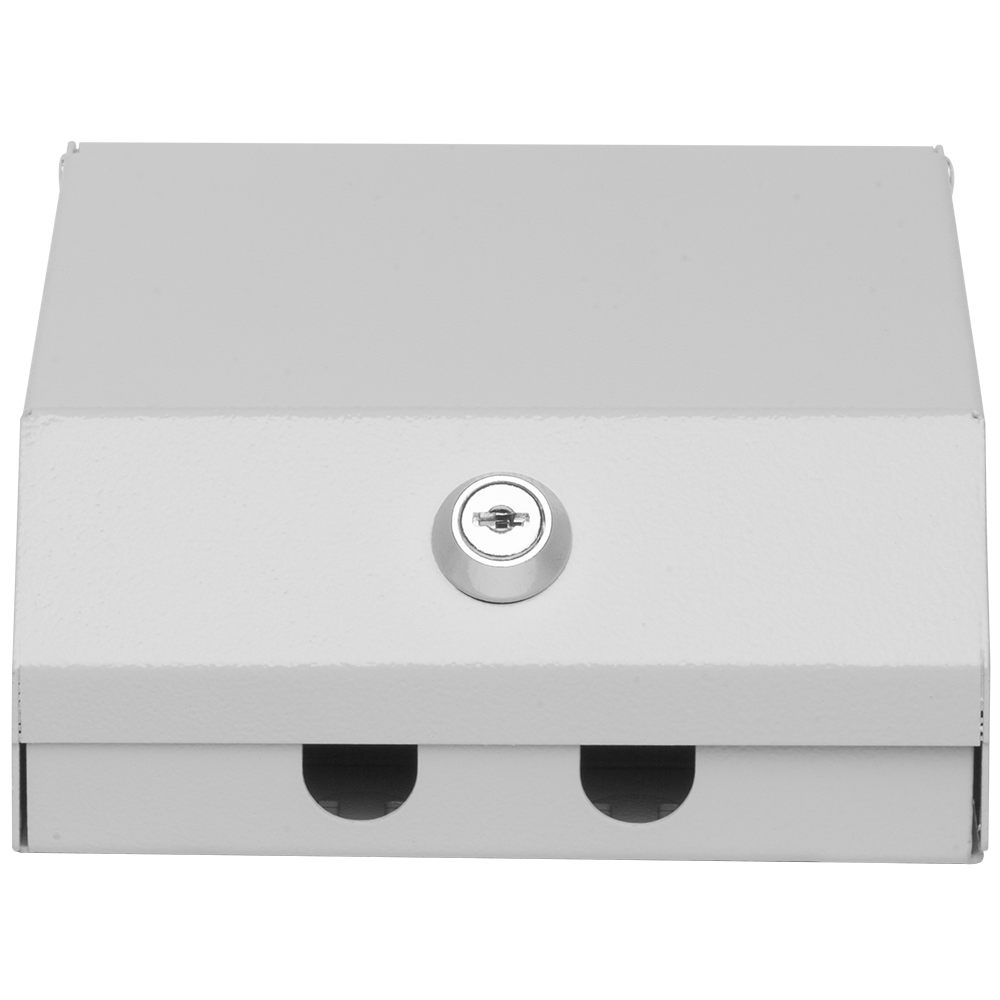

КРТМ 50
12-0481 Цена: 698,00 Р/шт

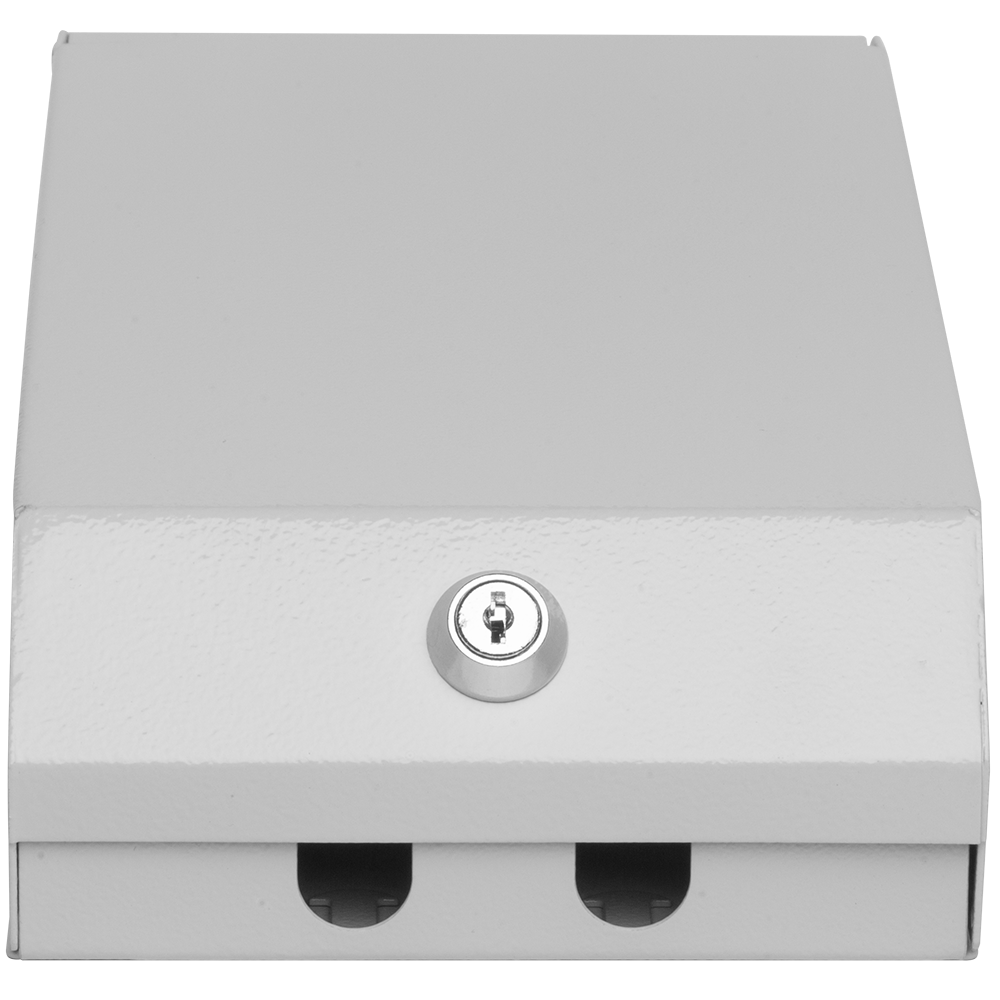

КРТМ 100
12-0483 Цена: 928,00 Р/шт
Показать

Характеристики

  • Бренд: SUPRLAN
  • Страна производства: КИТАЙ
  • Гарантия: 1 год
  • Упаковка: п/э пакет 1 шт
  • Ширина, мм: 125
  • Глубина, мм: 25
  • Высота, мм: 40
  • Вес, кг: 0.1
  • Кол-во портов: 10
  • Материал корпуса: Ударопрочный ABS-пластик, UL-94V-0
  • Срок службы: Не определено производителем

Конструкция

Тип: неразмыкаемый
Тип IDC контактов: KRONE
Диаметр проводника: 0,4 - 0,51 мм
Количество пар: 10
Корпус: пластик"
