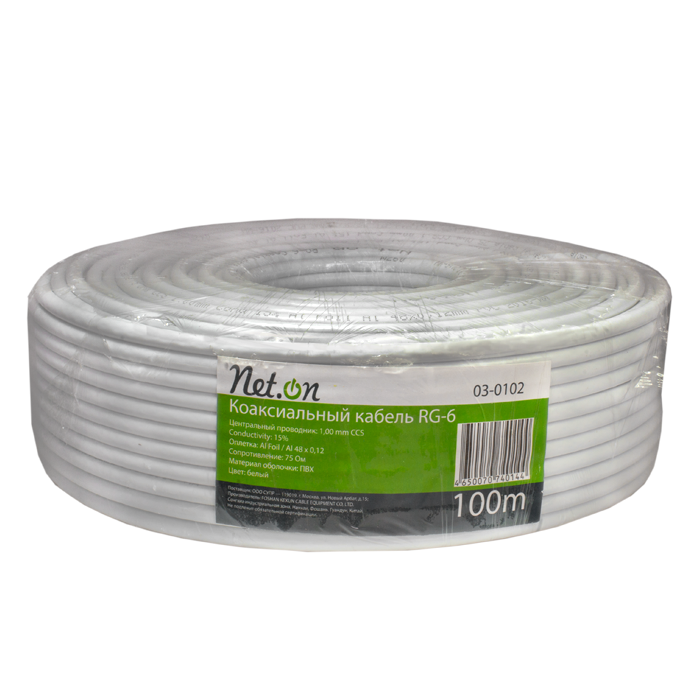

Net.on RG-6 белый CCS 1,02 (18%) / FPE / Al-Pet-Al Foil Unbonded / Al 48х0,12 / PVC RW 100м

Описание

Артикул: 03-0103
Бренд: Net.On

Кабель коаксиальный RG-6 (radio grade) – кабель, который обеспечивает низкие потери на высоких частотах. Применяется для обеспечения кабельного, спутникового телевидения и видеонаблюдения.

Центральная жила кабеля RG-6 покрыта диэлектриком из вспененного полиэтилена (специальный изолирующий материал). Поверх расположены 2 экрана – фольга из алюминия (накладывается на сердечник) и оплетка из алюминиевых проволок. Внешняя оболочка кабеля RG-6 выполнена из ПВХ. Кабели в оболочке из ПВХ, как правило, применяются для прокладки внутри помещений.

CCS (Copper Clad Steel) – плакированная* жила из меди и стали. Конструкция устроена так, что медь занимает всю поверхность жилы, а в центре располагается сталь. Благодаря Скин-эффекту, сигнал, распространяющийся на высокой частоте, вытесняется ближе к поверхности, тем самым протекает по медной (высокопроводимой) части жилы.

Кабель CCS выдерживает на порядок большее растягивающее усилие, чем PC( Pure Copper).

Прокладывается коаксиальный кабель как снаружи, так и внутри помещений.

*Плакирование — процесс, в ходе которого два или более металлов протягивают совместно через специальную систему валиков (в CCA это алюминий и медь). За счет повышения температуры металлы диффузируют и объединяются в единую проволоку, состоящую из двух металлов. Подробнее — в статье нашего инженера.

Характеристики

  • Бренд: Net.On
  • Производитель: Китай
  • Материал токопроводящей жилы: CCS 18%
  • Диаметр токопроводящей жилы: 1,02
  • Материал изоляции токопроводящей жилы: Вспененный полиэтилен (FPE)
  • Диаметр изолированного проводника, мм: 4.8
  • Экранирование: Двойное (Dual Shield)
  • Материал общего экрана: Полиэфирная алюминиевая фольга со 100% площадью покрытия
  • Крепление экрана: Не приклеен
  • Материал оплетки: Al
  • Количество проволок, шт: 48
  • Диаметра проволоки, мм: 0.12
  • Плотность оплетки, %: 35
  • Материал оболочки: ПВХ (PVC)
  • Цвет оболочки: Белый (White)
  • Способ прокладки: Внутри помещений (Indoor)
  • IL, дБ/100м на частоте 55 МГц, ≤: 7.75
  • IL, дБ/100м на частоте 200 МГц, ≤: 9.53
  • IL, дБ/100м на частоте 1000 МГц, ≤: 18.72
  • RL, дБ/100м на частоте 5-470 МГц, ≥: 18.6
  • RL, дБ/100м на частоте 470-1000 МГц, ≥: 15
  • RL, дБ/100м на частоте 1000-2000 МГц, ≥: 11.5
  • RL, дБ/100м на частоте 2000-3000 МГц, ≥: 15.2
  • Волновое сопротивление, Ом: 75
  • Соответствие стандартам: ГОСТ 53880
  • Допустимая температура эксплуатации, °С: От -10 до +50
  • Срок службы: Не менее 12 лет
  • Гарантия: 1 год
  • Упаковка: Бухта 100м

Конструкция


1 — центральный проводник: омедненная сталь
2 — диэлектрик: вспененный полиэтилен
3 — экран: ламинированный алюминий (Al-Pet-Al) или алюминиевая фольга
4 — оплетка: алюминиевые нити
5 — внешняя оболочка: ПВХ, цвет оболочки — белый
Цена 1030 Р/шт
