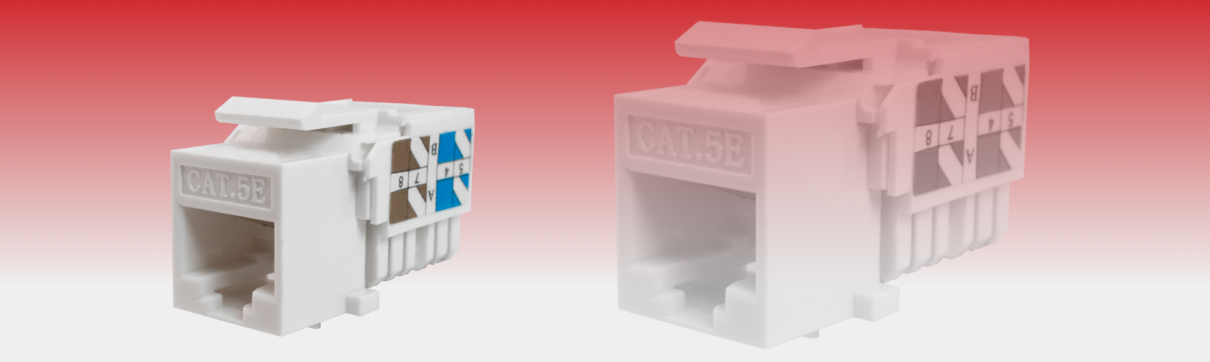

Обзор розеточных модулей keystone

Розеточный модуль предназначен для установки на симметричные кабели СКС и образует интерфейс отдельных подсистем кабельной системы. В случае использования в составе стационарной линии консолидационной точки на розеточный модуль возлагаются функции внутреннего интерфейса.

Розеточные модули функционируют непосредственно в тракте передачи информационного сигнала и по своим частотным свойствам делятся на категории. Обозначение категории в модулях SUPRLAN согласно профильным стандартам обеспечено выводом соответствующей надписи на лицевую пластину корпуса на площадку рядом с вырезом под фиксирующий рычаг защелки вилки.

Розеточный модуль устанавливается в пользовательской информационной розетке и наборных панелях. Сильной стороной данного устройства становится то, что оно позволяет применять на рабочих местах и в технических помещениях одинаковую технологию оконцевания линейных кабелей.

Конструктивно розеточный модуль состоит из пластикового корпуса, контактных элементов и соединяющих их токопроводящих дорожек или проводов. На корпусе отдельно выделяется гнездовая часть и оконцеватель.

Гнездо содержит 8 контактов, для улучшения частотных свойств изделия, в первую очередь по параметру NEXT, контактам может быть придана изогнутая форма. Контакт модулей с высокой категорией реализует принцип контактной шины, т.е. в момент взаимодействия с контактом вилки, последний скользит по его поверхности, сдвигая частицы пыли и снимая окисную пленку, что снижает контактное сопротивление и уменьшает вносимое затухание.

Оконцеватель разрезного типа образован двумя линейными сборками по 4 контакта в каждой. Для облегчения подключения проводов между контактами отдельных пар и проводов предусмотрены небольшие пластиковые разделительные выступы.

Допустима разводка по схемам 568А и 568В. Для этого на корпусе предусмотрен соответствующий цветовой шаблон.

Необходимую степень эксплуатационной надежности и качество заделки обеспечивает дополнительная крышка, одеваемая на оконцеватель и фиксируемая в рабочем положении на защелке. Выступы крышки при ее правильной установке гарантированно досылают до места провода, предварительно заведенные в IDC-контакты. Кроме того, наличие крышки гарантирует 100% защиту от выпадения проводов из IDC-контакта при появлении тянущих воздействий со стороны кабеля.

Для установки модуля Suprlan в рабочее положение и удерживания в нем, использован механизм типа keystone. Его основными компонентами являются щелевой держатель и пружинящий фиксатор-лапка, разнесенные на разные стороны корпуса. Для установки модуля, его достаточно с соблюдением необходимой ориентации одеть держателем на ответный выступ конструктива и угловым движением вперед подать до места под защелку. Для демонтажа необходимо отжать отверткой или иным аналогичным инструментов в направлении к корпусу лапку-фиксатор и отклонить корпус модуля вниз.

Модули keystone от СУПР представлены в различных исполнениях:

• UTP;
• STP;
• для инструментальной заделки;
• для заделки без инструмента.
